AW2-09 Ölnebelfilter
Die AW-Reihe von Absolent ist eine kompakte, maschinenmontierte Ölnebel-Filtereinheit, die speziell für die Anforderungen der Präzisions- und Mikrobearbeitung entwickelt wurde. Leichtbauweise, geringe Vibrationen und Plug-&-Play-Installation. Der AW setzt einen neuen Standard für saubere Luftlösungen in Produktionsumgebungen, in denen der Platz begrenzt und eine hohe Qualität der Ergebnisse entscheidend ist.

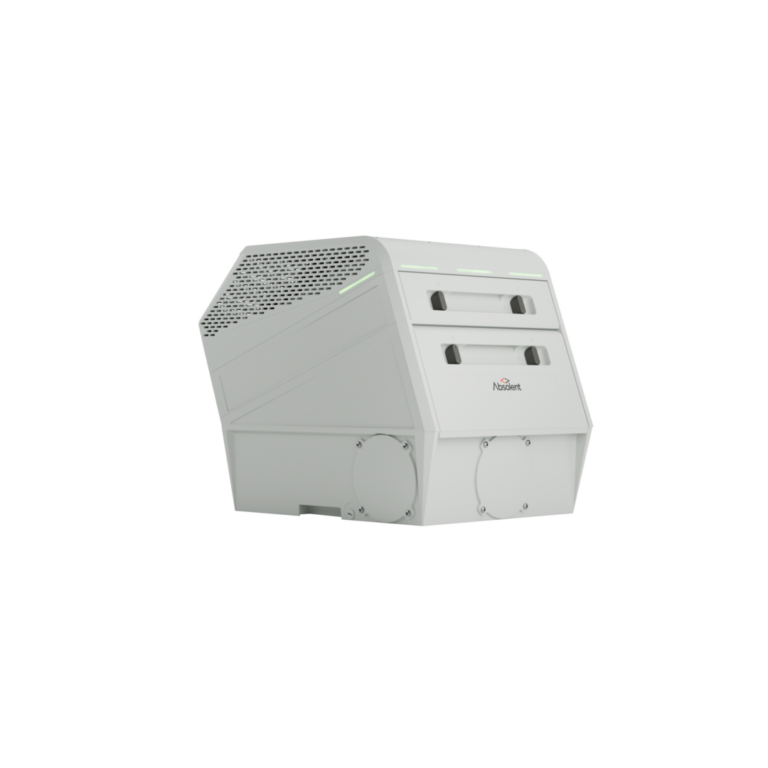

Der AW2-09 ist die kompakteste Einheit der Reihe. Mit einem Gewicht von nur 24 kg ist er eine maschinenmontierte Lösung mit minimalem Platzbedarf und äußerst geringer Vibration. Trotz ihrer Größe bietet sie eine zuverlässige Ölnebelfiltration bei einer Partikelbelastung von 15 mg/m³ und einem Luftstrom von 250 m³/h.
- 5 vorkalibrierte Luftmengeneinstellungen für eine schnelle und individuelle Einrichtung
- 4 Anschlussmöglichkeiten für flexible Installation
- Moderner EC-Lüfter für vibrationsfreien und energieeffizienten Betrieb
- Plug-&-Play-Design – sofort einsatzbereit
Entwickelt für Präzisio
Ein vibrationsarmer Lüfter schützt hochpräzise Maschinen und sichert die Ergebnisqualität.
Leicht & kompakt
spart Platz und lässt sich mühelos in jede Produktionsumgebung integrieren.
Langlebige Filter
Catch&Release™-Entwässerung und mehrstufige Filtration verlängern die Lebensdauer des HEPA-Filter
Unmatched Filtration Power Density
maximale Leistung auf kleinstem Raum.
Die AW-Reihe ist mit der Absolent Catch & Release™ -Technologie mit selbstentleerenden Filterkassetten sowie den Absolent EcoDrive™-Steuerungen ausgestattet, um eine energieeffiziente Lösung zu gewährleisten.
Optionen für den AW:
- Schwingungsdämpfende Montage
- Einlassadapter
- Handgeführtes HMI
- IoT-Lösung
- Aufständerung
Wie funktioniert es?

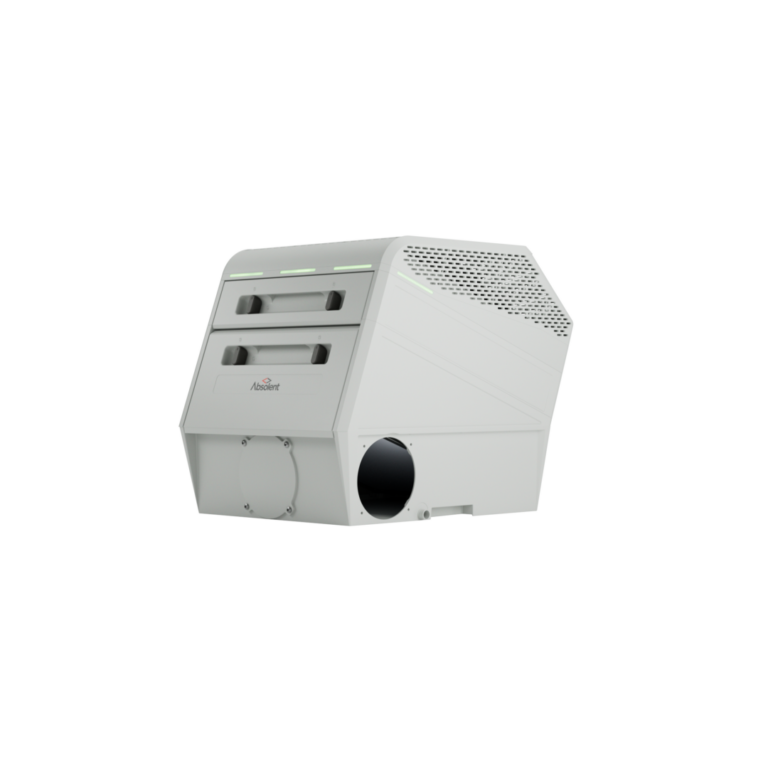

Die AW-Einheit wird direkt mit dem Maschinengehäuse in dem der Ölnebel entsteht verbunden. Der Einlass kann je nach Installation rechts, links, vorne oder unten positioniert werden. Ein integrierter Lüfter erzeugt Unterdruck im Gehäuse und saugt die verunreinigte Luft in die Filtereinheit.

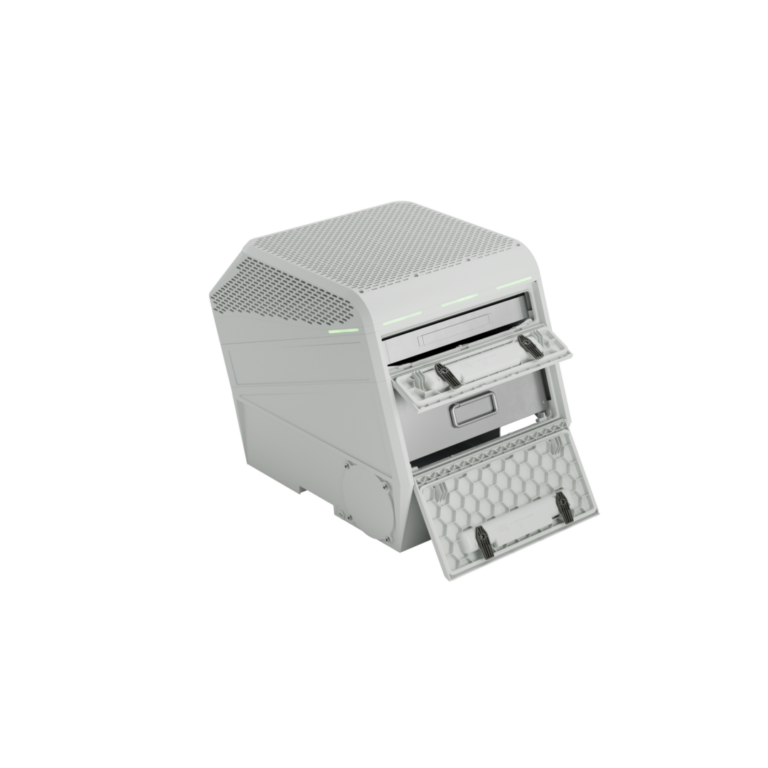

Im Inneren durchläuft die Luft ein zweistufiges System. Die Catch & Release™-Faserbettfilter erfassen und entwässern Ölpartikel kontinuierlich. Dadurch wird eine Filtersättigung verhindert und die Standzeit verlängert. Die abgeschiedene Flüssigkeit sammelt sich am Boden, wo sie entweder in den Prozess zurückgeführt oder in einen separaten Behälter geleitet werden kann. Die verbleibenden Partikel werden in einer HEPA H13-Filterstufe entfernt, bevor die gereinigte Luft über den oberen Auslass freigegeben wird.
Um sich an unterschiedliche Bearbeitungsbedingungen anzupassen, ist die Einheit werkseitig auf einen vordefinierten Luftstrom eingestellt und reguliert die Lüfterdrehzahl automatisch, sobald die Filterkassetten gesättigt werden. Über das HMI können Anwender zwischen fünf voreingestellten Luftstromstufen wählen, so wird eine stabile Leistung und Energieeffizienz auch bei wechselnden Prozessanforderungen gewährleistet.
| Technische Informationen | Metrisch | Kaiserlich |
|---|---|---|
| Anmeldung | Zerspanung & Schleifen | Zerspanung & Schleifen |
| Nennluftstrom | 250 m3/h | 147 cfm |
| Partikelbelastung | 15 mg/m3 | 15 mg/m3 |
| Partikelbelastung (< 1 μm) Standardfilter | 2 mg/m3 | 2 mg/m3 |
| Partikelbelastung (< 1 μm) Hochdichter Filter | 4 mg/m3 | 4 mg/m3 |
| Energieklasse des Ventilators | IE5 | IE5 |
| Typ des Ventilatormotors | EC | EC |
| Anzahl der Filterkassetten | 2 | 2 |
| Vorfilter | Ja, als Option | Ja, als Option |
| Einlasskanal Ø | 150 mm | 5.9 in |
| Breite | 470 mm | 18.5 in |
| Höhe | 530 mm | 20.9 in |
| Tiefe | 665 mm | 26.4 in |
| Gewicht, leere Kassetten | 24 kg | 52.9 lb |
| Gewicht, ohne Kassetten | 17.4 kg | 38.4 lb |
AW Maschinenmontierter Ölnebelfilter
